Обговорити проєкт КЕЙС 01 / СЕС / МЕРЕЖЕВА СТАНЦІЯ
Мережева СЕС 400,2 кВт для ДП «ТОРГОВИЙ ДІМ „ПАЛЬМІРА“».
Мережева сонячна станція потужністю 400,2 кВт з монтажем та пусконалагодженням.
Дочірнє підприємство «ТОРГОВИЙ ДІМ „ПАЛЬМІРА“»
PV-модулів Shinefar
мережеві інвертори INVT
номінал одного модуля
01 / ВИХІДНІ ДАНІ
Що визначило рішення.
690 модулів по 580 Вт формують DC-масив потужністю 400,2 кВт. Перетворення енергії забезпечують чотири мережеві інвертори по 100 кВт.
- Мережева конфігурація сонячної електростанції
- 690 монокристалічних PV-модулів Shinefar SF-M18/144 580W
- 4 мережеві інвертори INVT XG100KTR
- Розміщення фотомодулів на покрівлі діючого підприємства
Змонтувати та ввести в роботу мережеву сонячну електростанцію потужністю 400,2 кВт на покрівлі діючого підприємства.
Сумарна DC-потужність 690 модулів становить 400,2 кВт, а сумарна номінальна AC-потужність чотирьох інверторів — 400 кВт. Співвідношення DC/AC близьке до 1:1.
04 / СКЛАД РОБІТ
Межі проєкту.
- 01
Підготовка розміщення обладнання на покрівлі
- 02

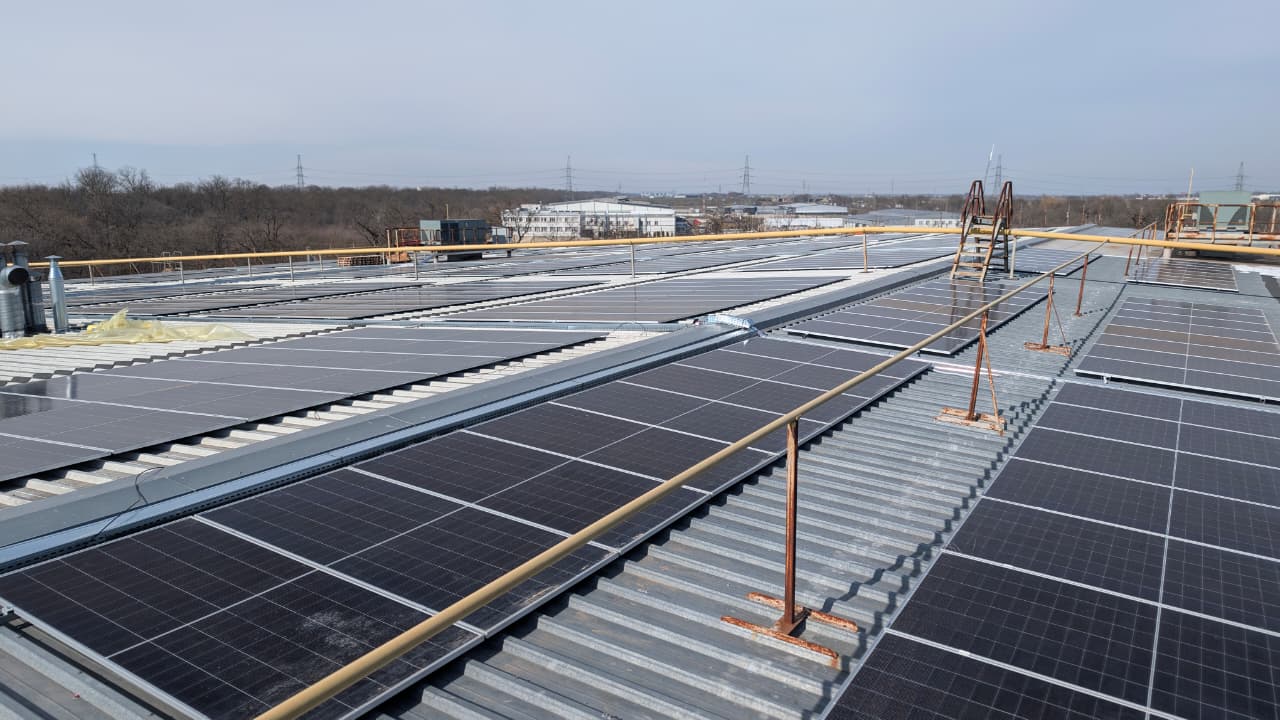

Монтаж 690 PV-модулів Shinefar SF-M18/144 580W mono
- 03

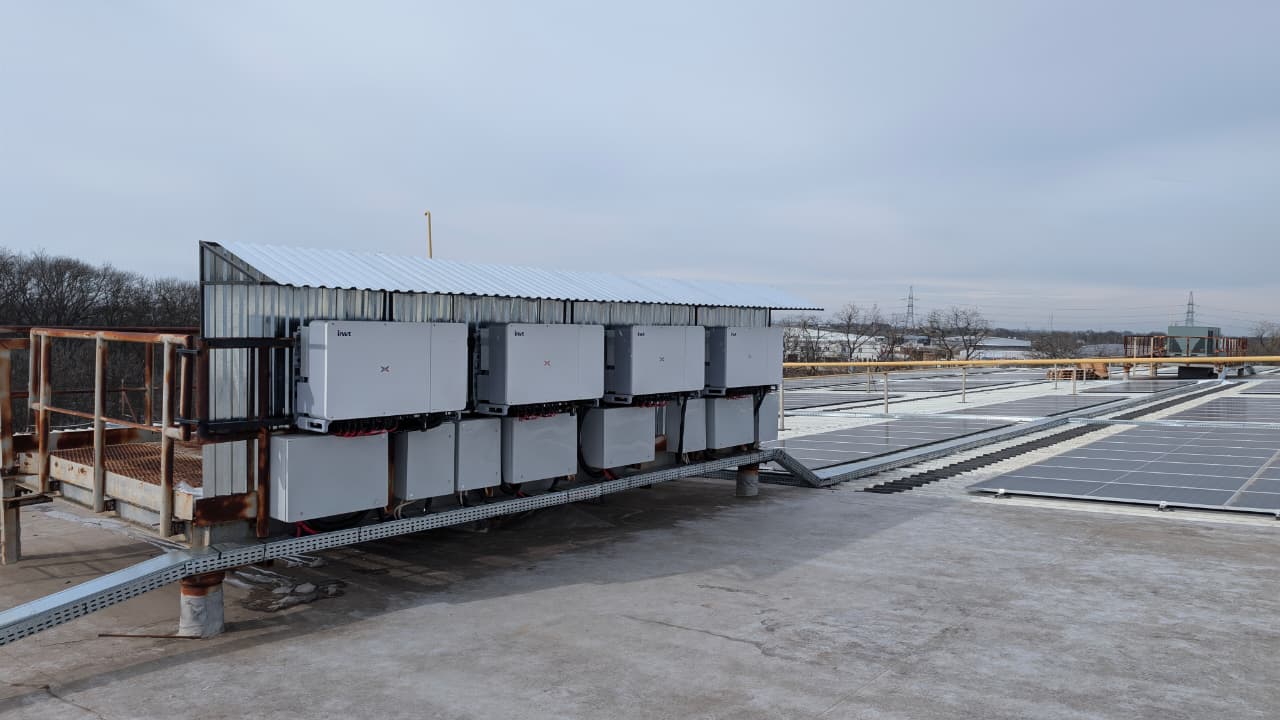

Монтаж чотирьох інверторів INVT XG100KTR
- 04
Прокладання та підключення DC- і AC-кабельних ліній
- 05
Пусконалагодження мережевої сонячної станції
05 / РЕЗУЛЬТАТ
Що отримує об’єкт.
- Встановлена потужність PV-масиву — 400,2 кВт
- Змонтовано 690 монокристалічних модулів потужністю 580 Вт кожен
- Станція працює через чотири мережеві інвертори по 100 кВт
- Виконано монтаж і пусконалагодження обладнання
